Моделирование полезной системы

Оператор нужен для выявления компонентов технической системы, выполняющей проблемную операцию.

В основу оператора положена концепция «элементарной технической системы». Такая система включает минимально необходимый для функционирования набор компонентов.

Оператор встроен непосредственно в темплейт, и открывается при нажатии на кнопку

.

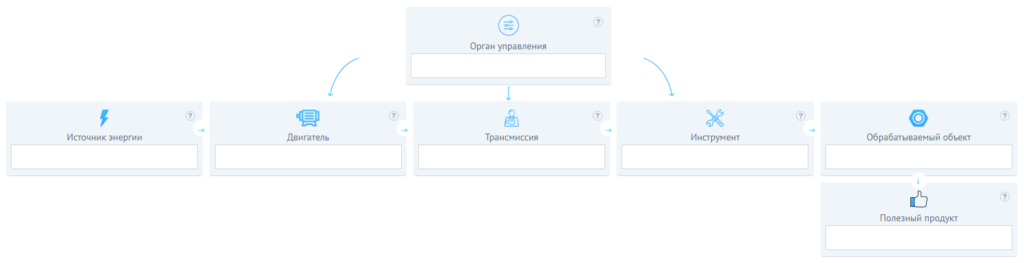

Заготовка схемы элементарной полезной системы, которую нужно заполнить, присутствует в темплейте.  Схема представляет собой структуру из блоков, соединенных между собой, каждый блок соответствует определённой части технической системы, а именно:

  • Полезный продукт;
  • Обрабатываемый объект;
  • Полезный рабочий орган (инструмент);
  • Полезная трансмиссия;
  • Полезный двигатель;
  • Полезный источник энергии;
  • Полезный орган оправления.

Каждый из блоков имеет ячейку, куда могут записываться названия и краткие описания частей технической системы.
