Моделирование вредной системы

Вредная система – это самоорганизующаяся совокупность компонентов машины, производящая вредный продукт. Моделирование вредной системы позволяет понять, как получается вредный продукт с технической точки зрения.

Оператор встроен непосредственно в темплейт, и открывается при нажатии на кнопку

.

Заполненная модель полезной системы остается на темплейте.

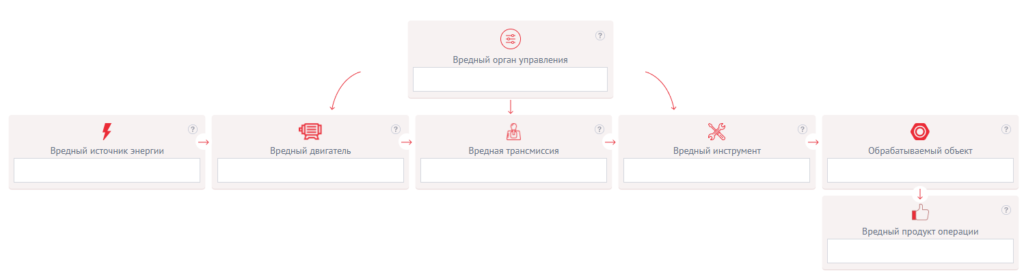

Заготовка схемы элементарной вредной системы, которую нужно заполнить, присутствует в темплейте.  Её структура подобна структуре полезной технической системе, отличие заключается в том, что все компоненты вредной системы выполняют негативное действие, а их совокупное действие даёт вредный продукт.

Компоненты вредной системы:

  • Вредный продукт;
  • Обрабатываемый объект;
  • Вредный рабочий орган (инструмент);
  • Вредная трансмиссия;
  • Вредный двигатель;
  • Вредный источник энергии;
  • Вредный орган управления.

Часто обрабатываемый объект и инструмент вредной и полезной систем совпадают.

Так же, как в полезной системе, во вредной системе есть только одно превращение энергии — в двигателе.  Заполненная модель полезной системы остаётся на темплейте.
