Выдвижение и обработка гипотез
Что такое гипотеза
Гипотеза — это предположение, как нужно изменить исходную машину, её части или какие-то компоненты на надсистемном уровне, чтобы устранить конфликт.
Что нужно сделать на этом шаге
Необходимо выполнить следующие действия:
• выдвинуть одну или несколько гипотез о том, как можно устранить конфликт;
• превратить гипотезу в финальное решение или сформулировать изобретательскую задачу как условие или в виде модели задачи.
Как выдвигать гипотезы
Для выдвижения гипотезы нужно сформулировать обоснованное предположение как устранить либо причину конфликта, либо сам конфликт.
В гипотезе не конкретизируется, каким образом мы добьёмся желаемых изменений— для этого есть решательная часть алгоритма. Гипотеза отвечает на вопрос «Что нужно изменить?», а не «Как это сделать?». Желательно не ограничиваться одной гипотезой, а рассмотреть все возможные направления устранения конфликта.
Для выдвижения гипотезы нужно сформулировать обоснованное предположение как устранить либо причину конфликта, либо сам конфликт.
В гипотезе не конкретизируется, каким образом мы добьёмся желаемых изменений— для этого есть решательная часть алгоритма. Гипотеза отвечает на вопрос «Что нужно изменить?», а не «Как это сделать?». Желательно не ограничиваться одной гипотезой, а рассмотреть все возможные направления устранения конфликта.
Как быть, если существует несколько причин
Каждое событие может иметь несколько причин. Если негативное событие дезавуируется только при устранении нескольких причин, нужно рассматривать их в совокупности. Если причины события проявляются независимо, следует разбираться, как каждая из причин влияет на возникновение негативного события.
Как записывать гипотезы
Вы можете записывать гипотезы непосредственно в ячейке, основываясь на своём инженерном опыте. Для этого нужно щёлкнуть кнопку «+ Гипотеза»
.
Откроется поле, в котором нужно записать гипотезу.
После записи гипотезы в ячейке нужно щелкнуть кнопку «Сохранить» или кликнуть мышью в любом другом месте экрана.
Одновременно гипотеза появится в «Накопителе гипотез».
Как работать с оператором «Менеджер гипотез» при выдвижении гипотез
Для этого следует открыть оператор нажатием кнопки «Менеджер гипотез» в «Накопителе информации»
.
Открывается окно, в котором предусмотрена поддержка процесса выдвижения гипотез устранения причин конфликта.
Как выдвигать гипотезы без привязки к моделям
В левом поле представлен список исходных («черновых») гипотез и тулбар для работы с ними.
Здесь также можно записать гипотезу по кнопке
без непосредственной привязки к построенным моделям.
без непосредственной привязки к построенным моделям.
Как выдвигать гипотезы при помощи инструментов
Также можно выдвигать гипотезы с помощью четырёх инструментов оператора «Менеджер гипотез»:
«Улучшение полезной системы»,
«Поломка вредной системы»,
«Разрыв причинно-следственных связей»,
«Многоэкранная схема (системный оператор)».
Чтобы вы могли воспользоваться инструментами, на предыдущих шагах должны быть построены соответствующие модели.
Улучшение полезной системы
При активации вкладки

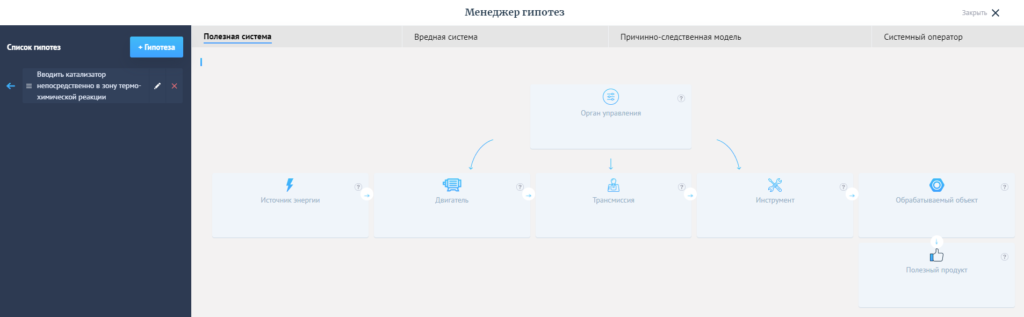

на рабочее поле выводится модель полезной системы, которую можно анализировать и выдвигать гипотезы по улучшению ее работы.
Нужно проанализировать полезную модель, выбрать компонент для преобразования, и навести на него курсор. Появится иконка
, при нажатии на которую в левом поле появится окно для записи гипотезы.
Чаще всего полезная система работает недостаточно хорошо потому, что возникают проблемы с нормальным функционированием ее инструмента.
Проблема может заключаться в несогласованности количества проявляемой в рабочем органе энергии с условиями работы системы.
Если энергии слишком много, нужно подумать либо о преобразовании самого рабочего органа с целью компенсации или рассеяния лишней энергии, либо об изменении источника энергии системы. Еще один вариант — рассеяние энергии в трансмиссии на пути от двигателя до инструмента.
Недостаток энергии можно компенсировать, если преобразовать сам источник энергии или повысить эффективность преобразования энергии в двигателе. Также нужно проверить возможные места потери энергии на пути от источника до инструмента, и по возможности устранить их.
Важную роль в работе системы играет управляющее устройство. Если нарушена координация действий всех компонентов системы, то невозможно полностью использовать выделяемую двигателем энергию, и эффективность работы системы снижается. Также надо проверить параметры всех компонентов системы и решить, можно ли улучшить ее работу, изменив эти параметры
Предположите, как именно нужно преобразовать эти компоненты полезной системы, чтобы повысить его эффективность, и сгенерируйте соответствующие гипотезы.
По поводу одного компонента системы вы можете сформулировать любое количество гипотез.
Поломка вредной системы
При активации вкладки
на рабочее поле выводится модель вредной системы, которую можно анализировать и выдвигать гипотезы о том, как можно сломать вредную систему или предельно ослабить ее работу.
на рабочее поле выводится модель вредной системы, которую можно анализировать и выдвигать гипотезы о том, как можно сломать вредную систему или предельно ослабить ее работу.
Для этого нужно поочередно рассмотреть каждый компонент вредной системы — вредные инструмент, трансмиссию, двигатель, орган управления, задавая себе вопрос: можно ли вывести его из строя так, чтобы не повредить функционированию полезной системы? Если такой способ найден, то можно сформулировать соответствующую гипотезу.
Наиболее распространённый способ поломки вредной системы заключается в том, чтобы остановить поток вредной энергии от двигателя к инструменту. Это можно сделать, разорвав цепь компонентов, образующих трансмиссию или установив преграды введением вещества или поля.
Необходимо отметить, что практически всегда действие вредной системы проявляется только при работе машины. Если вредная система работает, это значит, что действия ее компонентов согласованы. Сделать ее неработоспособной можно, если умышленно рассогласовать во времени или в пространстве действия компонентов системы, например, нарушить управляемость частей вредной системы. Рассогласование вредной системы — самый экономичный способ её поломки, поскольку не требуется физического удаления компонентов.
Предположите, как именно нужно преобразовать компонент вредной системы, чтобы вредная система перестала работать или её эффективность снизилась бы. Сформулируйте соответствующие гипотезы.
По поводу одного компонента вредной системы также можно сформулировать любое количество гипотез.
Разрыв причинно-следственных связей
При активации вкладки

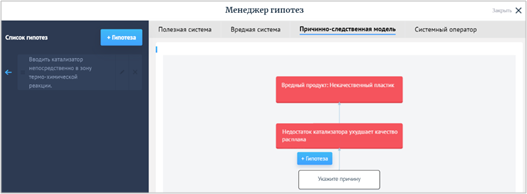

на рабочее поле выводится причинно-следственная модель.
Для выдвижения гипотез нужно попытаться разорвать причинно-следственную связь в разных местах цепочки. Для этого нужно последовательно рассмотреть каждую из причин и понять, устранится ли конфликт при удалении этой причины.
Конечно, самый надежный способ устранения конфликта — это исключение его первопричины. Однако далеко не всегда это возможно.
К примеру, первопричина может быть обусловлена самим принципом действия устройства.
Или эта первопричина — конструкторский или производственный дефект (брак).
Или исправление ситуации требуется здесь и сейчас, а немедленно устранить первопричину нельзя — на это нужно время.
Кроме первопричины важную роль играет устранение триггерной причины, события, которое запускает цепочку негативных событий, приводящих к конфликтному взаимодействию.
В дополнение к устранению ключевых причин нужно стараться найти пути разрыва причинно-следственной цепочки в каких-то других местах.
По поводу одной причины вы можете сформулировать любое количество гипотез.
Многоэкранная схема
При активации вкладки

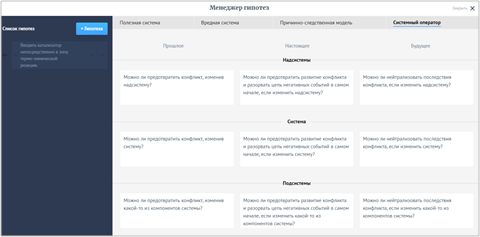

на рабочее поле выводится девятиэкранная схема.
на рабочее поле выводится девятиэкранная схема.
Любой конфликт развивается во времени.
«Время до конфликта» рассматривается в широком диапазоне — от подготовки машины к эксплуатации до момента, непосредственно предшествующего возникновению конфликта.
«Время конфликта» — отрезок времени, когда непосредственно протекает конфликтное взаимодействие.
«Время после конфликта» — непосредственно от момента, следующего за конфликтом, до окончания последующих операций, на которых еще сказывается действие конфликта.
- Чтобы предотвратить появление конфликта, нужно выполнить изменения заранее, до его возникновения. Это значит — устранить его причину.
- Если невозможно предотвратить возникновение конфликта, нужно не допустить его развития и прервать цепочку негативных событий в самом его начале.
- Если конфликт уже произошел и нежелательные последствия наступили, нужно обеспечить выполнение функции, как если бы конфликта не было. Например, можно нейтрализовать последствия через какое-то антидействие.
На каждом временном уровне рассмотрите возможность изменения системы, её подсистем (компонентов) и надсистемы.
Выдвиньте гипотезы устранения конфликта, отвечая на вопросы, предлагаемые в экранах схемы, и запишите их в «Накопитель гипотез».
По поводу одного экрана схемы вы можете сформулировать любое количество гипотез.
Я не смог сформулировать ни одной приемлемой гипотезы. Что делать?
Если вы не смогли воспользоваться каким-то из инструментов, то вернитесь на предыдущие шаги и уточните соответствующую модель.
Также возможно, что какая-то из моделей была построена неверно. Вернитесь на предыдущие шаги и проверьте правильность моделей.
Если эти действия не дали результата, вернитесь к описанию проблемной ситуации и повторите анализ с самого начала.
Я сформулировал гипотезы. Что делать дальше?
Если ясно, как реализовать способ устранения конфликта, предложенный гипотезой, можно сразу записать идею решение. Для этого выйдите из менеджера гипотез и откройте раздел «Идеи» в Накопителе информации щёлкнув вкладку «Идеи»
.
Затем откройте поле записи идей и запишите идею решения обычным порядком.
Если есть какие-то препятствия для реализации гипотезы, то сформулируйте задачу о преодолении этих препятствий.
«Менеджер гипотез» содержит специальный алгоритм и темплейт, который даёт возможность сформулировать задачу непосредственно в виде модели задачи.
Как работать с оператором «Менеджер гипотез» при анализе гипотез

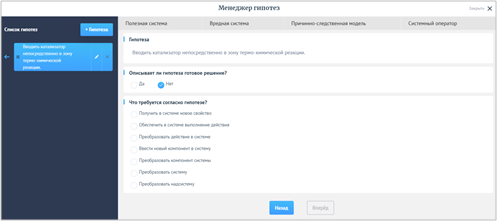

Необходимо кликнуть по гипотезе, которую вы собираетесь проанализировать. Откроется рабочее поле «Анализатора гипотез», в котором появится запись текста гипотезы и первый вопрос темплейта.
Далее следует отвечать на вопросы темплейта, и заполнять соответствующие ячейки.
Результатом ответов на вопросы темплейта должно быть понимание, какую модель задачи целесообразно применить для решения инструментами ТРИЗ.
Для этого нужно следовать по шагам темплейта, выбирая варианты ответов и отвечая на вопросы шагов. В конце анализа программа Solving Mill автоматически сформулирует модель задачи для решения.
Один за другим появляются вопросы. Отвечайте на них и нажимайте кнопку «Вперёд». Можно отменить ответ на предыдущий вопрос, нажимая кнопку «Назад».

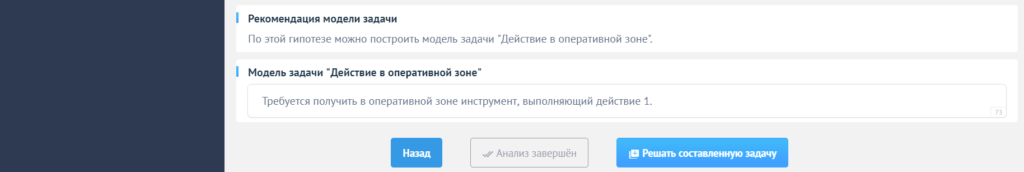

После прохождения по темплейту программа автоматически сформулирует модель задачи для решения на решательном этапе.
По завершении работы модель задачи сохраняется автоматически.
Закройте оператор, нажав на кнопку
.
