Ход решения по модели «Физическое противоречие»
Как начать работать с моделью «Физическое противоречие»
Модель «Физическое противоречие» эффективна, когда вы уже хорошо понимаете суть задачи. Вы разобрались, какой именно компонент оперативной зоны нужно преобразовать для устранения конфликта, и выявили действие, которое этот компонент должен выполнять.
Теперь можно искать физическое противоречие.
Это ситуация, когда компонент должен находиться в определённом состоянии: иметь некоторое значение важного для этого действия параметра.
Но компонент уже находится в каком-то другом состоянии, которое ему необходимо, чтобы выполнять его исходную функцию, или потому, что это его неотъемлемое свойство.
Получается, что для решения задачи компонент должен соответствовать двум разным (нередко противоположным) значениям одного и того же параметра: быть одновременно горячим и холодным, шероховатым и гладким, прозрачным и непрозрачным, занимать какой-то объём пространства и отсутствовать в этом объёме.
В этом случае нужно активировать ответ «Возникает противоречие к компоненту системы».
После активации соответствующего варианта переключателя в темплейте открывается модель задачи «Физическое противоречие» и дальнейшей ход решения будет соответствовать этой модели.
Как построить модель «Физическое противоречие»
Модель задачи «Физическое противоречие» строится по следующему шаблону:
Компонент или его зона (указать)
• должен иметь состояние А (указать),
чтобы устранить конфликт (указать желаемый результат),
• должен иметь состояние не-А (указать),
чтобы выполнять исходную функцию (указать какую)
или потому что таково условие проблемной ситуации (указать условие).
Дороги должны быть широкими, чтобы пропускать поток машин любой плотности, и дороги должны быть узкими, поскольку вокруг дорог стоят здания, которые нельзя сносить.
Как преобразовать модель задачи «Физическое противоречие» в модель решения
Для этого нужно разрешить физическое противоречие, сформулированное в модели задачи.
Согласно темплейту Solving Mill нужно определить, к какому атрибуту системы относятся противоречивые требования. После этого нужно активировать соответствующий вариант переключателя.
Затем нужно определить тип противоречия, а именно выбрать в каком месте и в какое время требуются противоречивые требования:

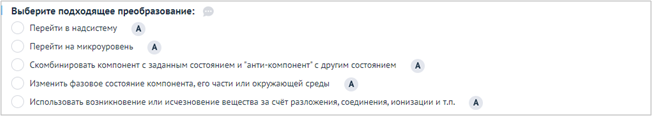

На следующем шаге в темплейте появится набор преобразований, основанных на приёмах разрешения физического противоречия. В Solving Mill эти приёмы значительно расширены и детализированы.
Приёмы увязаны с атрибутами компонента. Соответственно, алгоритм рекомендует решателю только те преобразования, которые логически вытекают из формулировки конкретного физического противоречия.

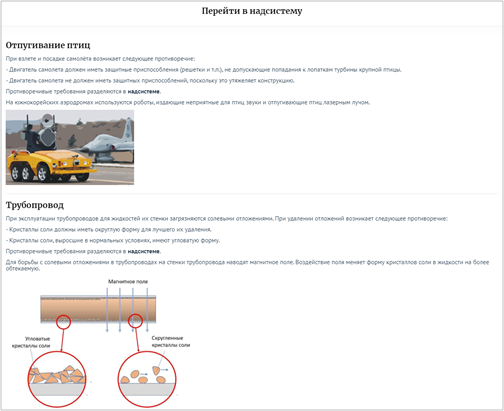

Преобразования проиллюстрированы примерами. Для просмотра примера необходимо нажать
справа от способа.
Я получил модель решения. Что делать дальше?
Следует предпринять действия, предписанные моделью решения задачи и рассмотреть возможность введения нового ресурса или преобразования существующих ресурсов.
Введение ресурса
Если требуется введение новых ресурсов, следует найти их и ввести в оперативную зону. Для этого нужно действовать таким же образом, как и в предыдущей модели («Условия в оперативной зоне»).
То есть, нужно составить список требований к искомому ресурсу и найти этот ресурс.
Преобразование компонента системы
Действия по преобразованию компонента системы также аналогичны представленным в описании работы с моделью «Условия в оперативной зоне».
Нужно составить список требований, какой должен быть компонент после преобразования, и удовлетворить эти требования.
Преобразование системы
Система преобразуется аналогично тому, как описано в работе с моделью «Условия в оперативной зоне». В представленном в темплейте списке атрибутов системы необходимо указать, какой атрибут и как именно нужно преобразовать.
Получение промежуточных решений
Аналогично работе с моделью «Физическое противоречие», вы можете записать идею решения на любом шаге работы с задачей.
Для этого в «Накопителе информации» перейдите на вкладку «Идеи», нажмите кнопку «+ Идея» и запишите идею решения задачи в открывшемся окне.
В темплейте модели «Физическое противоречие» также предусмотрена автоматическая генерация предварительных решений задачи. Программа собирает наработанную по ходу темплейта информацию, и организует её в машинную версию идеи решения.
Финальное решение задачи
Если задача решена, постройте финальное решение по аналогии с описание модели «Условия в оперативной зоне».
Если решение задачи не устраивает, определите недостаток полученного решения, и отметьте его в списке
Далее активируйте соответствующий вариант переключателя и перейдите на следующую итерацию решения задачи.
